1. LAN pada mulanya dikembangkan oleh Universitas
2. Pada tahun 1980 LAN diperkenalkan secara komersial oleh Amerika Zerox.
Alat dan bahan yang di butuhkan antara lain :
LAN tester adalah alat yang digunakan untuk memeriksa fungsionalitas dan kualitas kabel yang barusan dibuat.
Kabel UTP digunakan karena kabel ini mampu mendukung komunikasi data serta suara pada kecepatan hingga 100 megabit per detik.
Standar TIE / AIE 568 A memiliki kode warna kabel :
1. putih hijau
2. hijau
3. putih oranye
4. biru
5. putih biru
Langkah – Langkah Mengkrimping
1. Siapkan konektor RJ-45 dan Crimping tool.
5. Masukan kabel ke konektor RJ-45 sampai ujung-ujung kabel terlihat dibagian depan konektor RJ-45.
6. Press dengan tang crimping jika posisi sudah benar
7. Apabila sudah yakin kabel UTP sudah terpasang dengan kuat ke RJ-45, Test dengan LAN tester untuk memeriksa fungsionalitas dan kualitas kabel yang barusan dibuat.
Topologi jaringan adalah hubungan geometris antara unsur-unsur dasar penyusun jaringan, yaitu node, link, dan station.
Topologi jaringan dapat dibagi menjadi 5 kategori utama seperti di bawah ini.
- Topologi bintang ( Star )
- Topologi cincin ( Ring )
- Topologi bus
- Topologi mesh
- Topologi pohon ( Tree )
1. Topologi bintang (star)
Topologi bintang merupakan bentuk topologi jaringan yang berupa konvergensi dari node tengah ke setiap node atau pengguna.
Kelebihan
- Kerusakan pada satu saluran hanya akan mempengaruhi jaringan pada saluran tersebut dan station yang terpaut.
- Tingkat keamanan termasuk tinggi.
- Tahan terhadap lalu lintas jaringan yang sibuk.
- Penambahan dan pengurangan station dapat dilakukan dengan mudah.
Kelemahan
Jika node tengah mengalami kerusakan, maka seluruh jaringan akan terhenti.
2. Topologi Cincin (Ring)
Topologi cincin adalah topologi jaringan dimana setiap komputer yang terhubung membuat lingkaran. Dengan arti setiap komputer yang terhubung kedalam satu jaringan saling terkoneksi ke dua komputer lainnya sehingga membentuk satu jaringan yang sama dengan bentuk cincin.
Kelebihan
Kabel yang digunakan bisa lebih dihemat
Kelemahan
Pengembangan jaringan akan menjadi susah karena setiap komputer akan saling terhubung.
3. Topologi Bus
Topologi Bus adalah topologi yang mengunakan sebuah kabel tunggal atau kabel pusat di mana seluruh workstation dan server dihubungkan.
Kelebihan
Pengembangan jaringan atau penambahan workstation baru dapat dilakukan dengan mudah tanpa mengganggu workstation lain.
Kelemahan
Bila terdapat gangguan di sepanjang kabel pusat maka keseluruhan jaringan akan mengalami gangguan.
4. Topologi mash
Topologi mesh adalah hubungan antar perangkat dimana setiap perangkat terhubung secara langsung ke perangkat lainnya yang ada di dalam jaringan. Akibatnya, dalam topologi mesh setiap perangkat dapat berkomunikasi langsung dengan perangkat yang dituju.
5. Topologi Tree
Topologi jaringan ini disebut juga sebagai topologi jaringan bertingkat. Topologi ini biasanya digunakan untuk interkoneksi antar sentral dengan hirarki yang berbeda. Untuk hirarki yang lebih rendah digambarkan pada lokasi yang rendah dan semakin keatas mempunyai hirarki semakin tinggi. Topologi jaringan jenis ini cocok digunakan pada sistem jaringan komputer .
Kelebihan
Dapat terbentuknya suatu kelompok yang dibutuhkan pada setiap saat
Kekurangan
Apabila simpul yang lebih tinggi kemudian tidak berfungsi, maka kelompok lainnya yang berada dibawahnya akhirnya juga menjadi tidak efektif. Cara kerja jaringan pohon ini relatif menjadi lambat.
Topologi jaringan yang digunakan pada LAB 5 adalah topologi Jaringan STAR atau bintang dengan ilustrasi sebagai berikut:

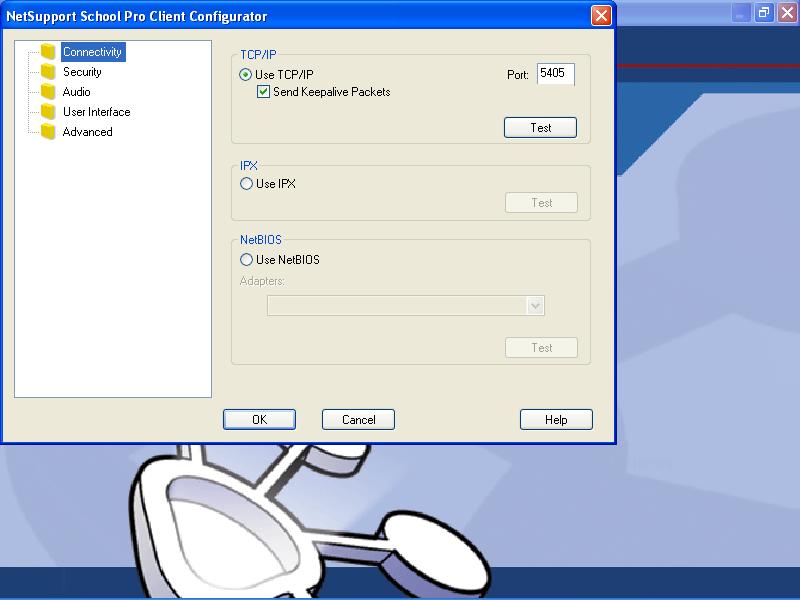

Aplikasi yang digunakan adalah Net Support School (NSS)
1. Pilih Next untuk melanjutkan
3. Masukkan Crack NetSupport
5. Pilih Overwrite the exiting installation
6. Pilih Tutor sebagai Server lalu Next
7. Jika ingin melanjutkan tekan next
11. Pilih Next untuk melanjutkan
12. Proses Sedang dilakukan
